说到电缆桥架，很多刚入行的朋友可能一头雾水：尺寸怎么定？价格差在哪？到底该怎么选？别急，今天这篇纯干货，一次性把桥架那点事儿给你捋明白。

一、电缆桥架的常见尺寸有哪些？

电缆桥架的尺寸主要看“宽×高×厚”。常见宽度有100、200、300、400、500、600、800mm等，高度从50到200mm不等，厚度则根据承载要求选1.0~2.5mm。你说你家项目特殊？那非标尺寸也能定制，但价格会高出一截。

举个例子：弱电布线用100×50mm就够；普通动力电缆200×100mm比较常见；要是大截面电缆扎堆，400×150mm甚至更大才能吃得消。槽式、梯式、托盘式各有适用场景，尺寸选错后期加线可就头疼了。

二、影响价格的核心因素

桥架价格不是按米瞎报的，得看这几个：

1. 材质——镀锌钢最常用，不锈钢、铝合金、玻璃钢价格翻倍。
2. 规格——宽高越大、板材越厚，耗材越多，价越高。
3. 工艺——热镀锌比冷镀锌贵但防腐强，喷涂、镀锌+喷塑组合也影响价格。
4. 市场行情——钢材价格波动直接影响桥架报价，今天问的价可能下个月就变。
5. 采购量——大批量肯定有优惠，零买急要的别指望低价。

所以别一上来就问“桥架多少钱一米”，先报规格和数量，厂家才能给你实在价。一般来说，常规镀锌桥架200×100mm的，每米价格在几十元不等，具体看厚度和工艺，建议多询几家对比。

三、汇线桥架怎么选？记住这几点

“汇线桥架”是行业里对集中布线桥架的统称，选型得从实际需求出发：

• 按环境选材质：普通室内镀锌就够；化工厂、海边选不锈钢或热镀锌+喷塑；强腐蚀环境直接上玻璃钢。

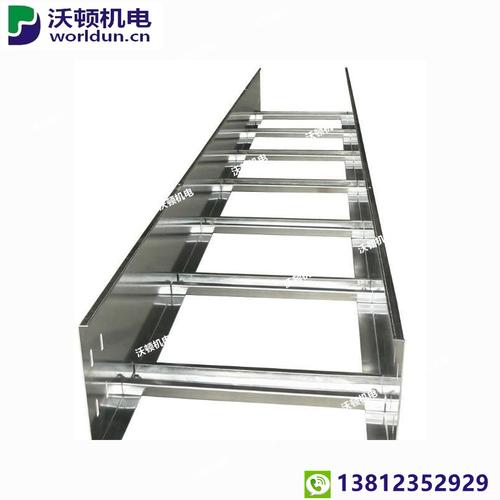

• 按电缆类型选结构：动力电缆用梯式散热好；控制电缆、弱电线用槽式屏蔽佳；大跨距用托盘式加加强筋。
• 按荷载选厚度：轻载1.0mm，常规1.2~1.5mm，重载或大跨距必须1.5mm以上，别图便宜买薄板，压弯了返工更亏。
• 看配件质量：连接板、螺丝、弯通别忽视，劣质配件一锈全完。
• 算好填充率：电缆总截面积不超过桥架截面的40%~50%，留余量方便后期扩容。

四、避坑提醒

1. 别只看单价，算上配件和安装辅材的总价才靠谱。
2. 热镀锌层厚度有国标，低于65μm的别要（潮湿环境要求更高）。
3. 非标定制一定签好技术协议，尺寸公差、镀层标准写清楚。
4. 大批量采购建议去工厂验货，看板材厚度和镀锌工艺是否达标。

一下：电缆桥架选型就是个“看环境、算荷载、定尺寸、比工艺”的活儿，价格不是唯一标准，合适才最重要。觉得有用就收藏，下次采购直接照着核对，省钱又省心！
